手动立式测试台

发表时间：2014-09-12

ZH型手动立式测试台是上海铸衡公司生产出来的一种推拉力计配备，可组合成不同用途的试验机台，适用各种插拔力、按压力、破坏试验等测试。在显示力值的同时，还可以加装数显标尺，显示其位移量，对不同工件进行相同位移量下的对比测试。

手动立式测试台规格：1.机台底座大稳定性好，适合室内桌上测试使用。2.梯形螺杆转动，侧面手轮加载，操作简单稳定。3.底座标配的移动平台，可实现左右、前后移动，方便准确装夹。4.可将本机台安装于桌（台）上使用，使机架更加稳固。5.配有数显标尺，可随时采集行程数据（SG-S）。

手动立式测试台规格特点：长×宽×高：350mm×260mm×500或700mm行程：180mm额定负荷：500或3000N重量：18kg

手动立式测试台机台及推拉力计安装方法：

1、机台安装方法：本机台可安装在桌子用。使机台更加稳固，请保证工作台面水平，使测试得到准确的数值。安装时请参考（上图右边）安装。

2、推拉力计的安装方法：

(1)用M4扳手将测力计安装板上4个M4×15的内六角圆柱头螺钉松开，卸下测力计安装板。

(2)安装HF系列（数显式推拉力计）的推拉力计时，用M4内六角扳手将附件袋里的4枚M4×10的内六角螺钉穿过测力计安装板上90×40的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上或用十字细丝刀将附件袋里的4枚M3×10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板上。安装板上145×30的孔旋入测力计4个M3的螺纹孔。

(3)安装NK系列（指针式推拉力计）的推拉力计时，用十字螺钉卸下，将附件袋里的4枚M3×10的螺钉卸下，将附件袋里的4枚M3×14的十字槽螺钉穿过测力计安装板上的145×30的安装孔，旋入测力计后盖上的4个M3螺纹孔（卸下M3×10的螺钉的螺纹孔）。

(4)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。根据所需测试的样品特点，将其机台安装或安放在工作台上合适的位置。旋转测试架侧面的手轮，测力计就能上下平稳移动，完成测试工作。

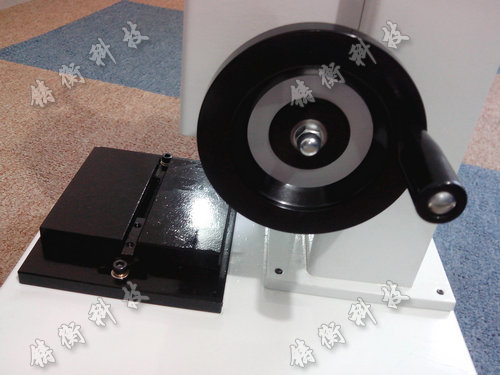

手动立式测试台图片
