SGSNJ扭力扳手检定仪简介：
上海铸衡厂家生产直销的触屏式高精度±1%扳手扭力检测仪 检测插头扭矩用100N.m扭力校准仪是检定扭矩扳手、扭矩起子的专用设备，触屏式高精度±1%扳手扭力检测仪 检测插头扭矩用100N.m扭力校准仪用于检测各种定力式扭力扳手，数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和各种涉及拧紧力的仪器和产品。扭力扳手检定仪广泛应用于电气制造、机械制造、汽车轻工和专业科研和检测行业。

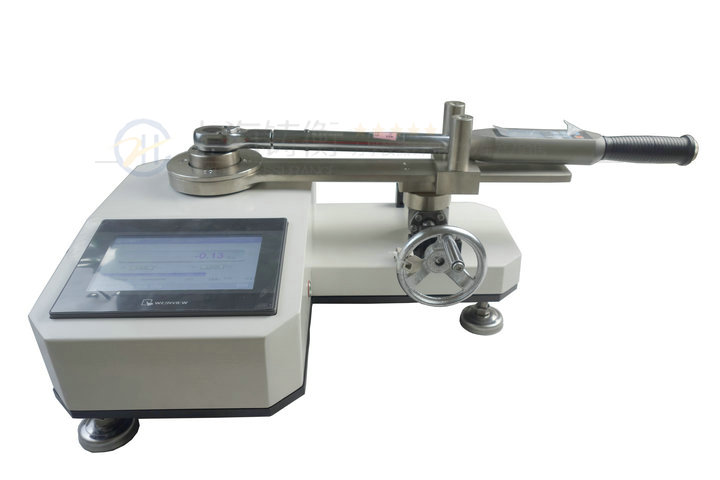

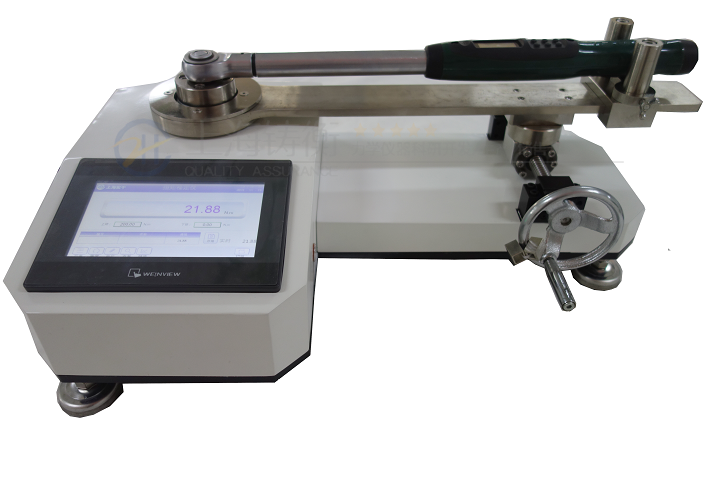

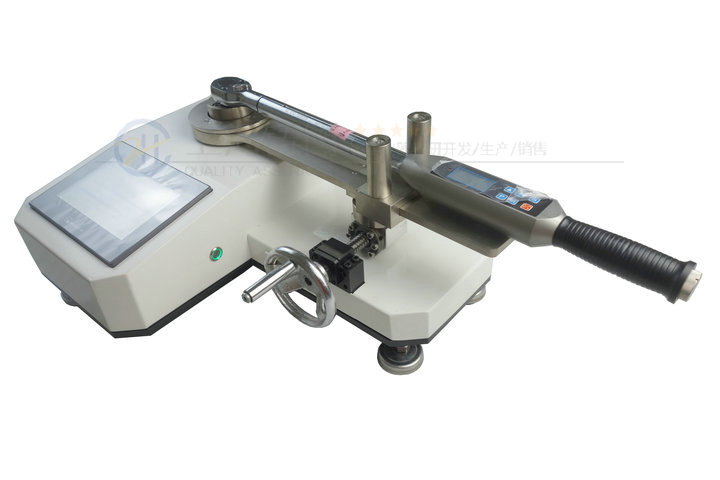

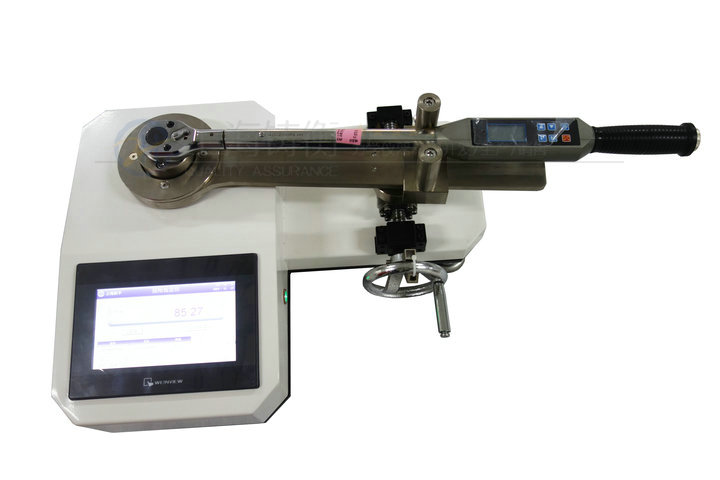

扭力扳手检定仪图片
扭力扳手测试仪规格参数
 机型
指标 |
SGSNJ-100 |
SGSNJ-200 |
SGSNJ-300 |
SGSNJ- 500 |
SGSNJ- 1000 |
SGSNJ- 2000 |
SGSNJ- 5000 |
测量
范围
/ 分
度值 |
N·m |
100.0/0.1 |
200.0/0.1 |
300.0/0.1 |
500.0/0.1 |
1000/1 |
2000/1 |
5000/1 |
|
Kg·cm |
1021.0/0.1 |
2042.0/0.1 |
3063.1/0.1 |
5105.2/0.1 |
10210/1 |
20420/1 |
51050/1 |
|
Ib·in |
885.1/0.1 |
1770.2/0.1 |
2655.3/0.1 |
4425.5/0.1 |
8851/1 |
17702/1 |
44255/1 |
|
外形尺寸 |
830×465×295mm |
920×465×295mm |
1120×465×295mm |
2100×500×800mm |
|
被检长度范围 |
130mm～750mm |
250mm～980mm |
250mm～1800mm |
|
高度行程 |
130mm |
150mm |
|
精度 |
±1% |
|
峰值采样频率 |
2000HZ |
|
电源 |
AC220V/50Hz |
|
净重量 |
65Kg |
335kg |
使用方法
1、 液晶触摸屏
a、开机显示：开机显示厂家信息
b、进入测量界面
2、功能按键
a、单位切换键，当前单位不能满足测试要求时，可对着单位位置单击一次，依次显示单位（N·m、kgf·cm、lbf·in、lbf·ft），可轮流切换。
b、峰值键，默认状态下为实时值，若需要峰值可单击峰值，实时和峰值可轮流切换。可以*找到扳手扭力值。
c、置零键，在当前状态下按此键可回归零位。
d、传感器大，传感器小 当使用哪个传感器时点击哪个键，使用时传感器为绿色，另一个为白色。
e、设置键，按此键进入标定程序。
3、标定流程
a、单击设置图标，进入标定介面。

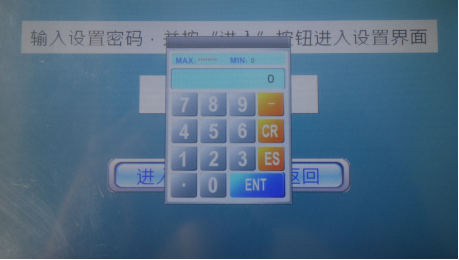

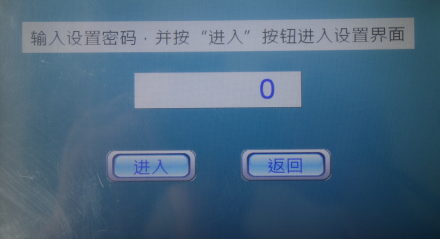

b、单击0位，输入密码按NET键，再按进入键，进入标定介面。

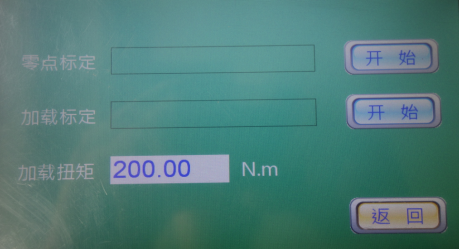

c、在检定仪没加力前，且传感器稳定后，开始零点标定，按对应的开始键。

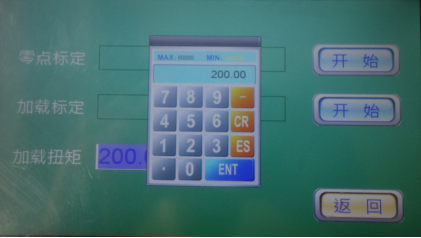

d、零点标定完成后，先输入要加载的扭矩值，比如200N.m，键入200后，传感器开始受力，当加力到所输入的当前值时，按加载标定对应的开始键。3-5秒后标定完成。
4、电源接口：连接电源使用仪器（本仪器无充电功能）。
5、承力四方孔：与被检物的四方测头连接。
6、被检物：如表盘扭力扳手、预置式扭力扳手等。
7、手轮：旋动手轮即可进行检测。
操作步骤
1、插好电源连接线，放入承力四方孔。
2、打开硬开关。
3、放好被检物，将被检物的四方测头放入该检定仪的承力四方孔内。
4、被检物的尾部不碰到外物，调整好高度调节块和长度调节块，显示屏清零。
5、摇动手轮，开始检测。
6、检测时若要变换单位，按“单位切换”键，四种单位互相切换，按一下就切换一个单位。
各部件的名称与功能
1、承力四方孔 6、旋转螺杆
2、高精度传感器 7、高度调节螺母
3、液晶触摸屏 8、水平受力杆
4、电源开关 9、电源接口
5、加力手轮
注意事项∶
a、购买此仪器，首先必须得充电 8 小时后，方可进行正常使用。
b、购买此仪器，必须使用本公司配发附件内的 RS232 电脑连接线。
c、如果操作错误，可能会损坏本仪器或导致严重的事故。本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备再次阅读。
d、如果是测试冲击负荷请选用极负荷比所要测试的冲击负荷大一倍的机型。
本公产品售后保修内容：
(一)只要是在本公司购买的产品发生故障的，自购买之日起凭保修单免费保修一年。
(二)凡超出一年的，均按收费服务，依故障状况酌情收取零件、维修、校准费用。
(三)非保修范围
1、凡属于安装、使用、保管不当而导致故障的。
2、未按规定使用电源而导致故障的。
3、天灾、地变、鼠患、虫害导致故障的。
4、自行拆卸维修导致故障的。
5、蓄电池保用期三个月。
(四)用户所在地暂无维修单位的，请将产品发至本公司修理。
备注：本公司之产品即购买日起免费保修一年，免费送货，终身维护。在保修期内，您只需要一个，我们会在较短的时间迅速排除故障，并定期对设备进行保养、维护。
